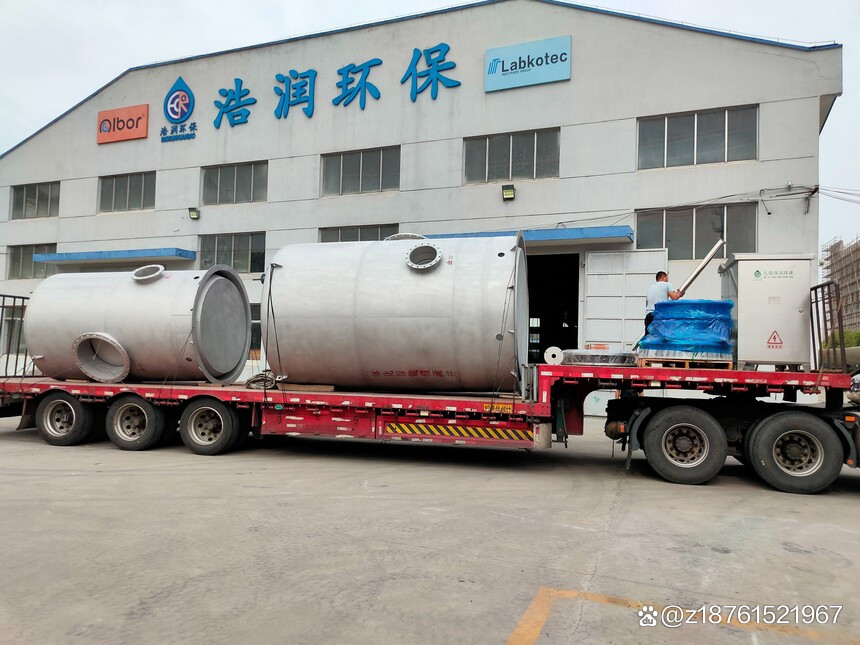

不銹鋼一體化預制泵站
一、 概述:
不銹鋼一體化預制泵站是解決無自流條件下的排灌、供水和水資源調配問題的主要動力來源,隨著國家基礎設施建設和城鎮化進程的加快,傳統混凝土泵站也日益暴露出它自身難以克服的缺點。浩潤一體化預制泵站為地埋式,泵站主體由井筒、潛污泵、耦合裝置、管道、閥門、液位傳感器、控制系統、格柵和通風系統等部件組成。是一種使用方便,質量可靠,土建工作少,成本較低的新型一體化泵站設備,可以作為中小型混凝土泵站的替代品?烧w安裝,筒體采用優質 304 不銹鋼筒體厚度為12mm,設備主體使用壽命達 40 年以上;
二、不銹鋼一體化預制泵站 特點與優勢:
1、筒體采用優質不銹鋼焊接成形 或碳鋼結構內襯玻璃鋼,高強耐腐,;
2、泵坑采用流體學設計,具有流態好、無堵塞,自清潔功能;
3、質量可靠,重量輕,造價較低;
4、配備高質量、高性能的潛水污水泵,其廣泛應用傳感器時刻監控水泵運行 狀況,大大降低了維護費用;
5、不銹鋼一體化預制泵站 全自動化,可實現異地監控與管理;
6、地埋式安裝,安裝后不影響周圍環境與景觀;
7、安裝周期短,節省了大部分費用,維護省時省力。
8、水泵采用導桿耦合式安裝,耦合鏈接采用金屬對金屬直連,帶內部檢修平
臺,檢修平臺材質為 304 不銹鋼骨架加玻璃鋼板。
9、不銹鋼筒體、內部管路系統、導桿系統、安裝支架、通風管、檢修平臺骨架、
所有緊固件使用材質均使用不銹鋼 SUS304。
按需求定制:每一套不銹鋼一體化提升泵站都是根據客戶提供的參數設計,以保證泵站的運行工況滿足使用需求。
設計:采用CFO流場計算,使得盡可能把淤泥等固體顆粒排出設備
工控設計:采用施耐德電氣,觸摸屏設計,含通訊RS485接口。泵站應具備手動控制、自動控制和遠程檢測功能,不同控制方式之前應可以自由切換。
新型材質:泵站筒體結構由纖維纏繞玻璃鋼(GRP)制成,采用意大利VEM公司設備,全自動化控制連續纏繞成型,確保厚度均勻并且達到設計的剛度,質量穩定優良。
配件標準:所有配件都在工廠內設計、制造完成,包括壓力管道、檢修平臺、進出水管等。出廠前進行嚴格的調試保證泵站的可靠性。
三、不銹鋼一體化預制泵站高度集成:泵站作為一體化設備,成套提供:泵站筒體、壓力管道、檢修平臺、檢修爬梯、柵過濾裝置、耦合系統、泵提升系統、通風裝置、防滑井蓋、照明系統等。
外形美觀:泵站全部埋于地下,地面只留有檢修孔和控制箱,也可選配景觀式管理房置于附近與周圍環境相協調。
成本節約:泵站為成套供應,所有內部安裝調試工作在工廠內完成,現場只需將泵站整體組裝大的減少了土建施工周期的工程成本,降低了業主的整體投資。
使用壽命:泵站筒體材質為玻璃鋼材質,內部配件使用SUS304和熱鍍鋅等防腐材質。無需人保養,正常使用壽命可達7年以上。
檢修方便:水泵和提籃格柵全部配有導軌,檢修時可以快速的拆除和安裝。
功能擴展:預留通訊接口,方便客戶集中化管理。
四、不銹鋼一體化預制泵站選型:
|
序號 |
設備型號 |
額定排量(m3/h) |
揚程 |
單泵功 率(kW) |
總功率(KW) |
箱體尺寸直徑*高 |
進口 |
出 口 |
備注 |
|
1 |
HRBZ10-15-1.5 |
10 |
15 |
1.5 |
3.0 |
Φ1000*2500 |
DN100 |
DN50 |
泵為潛水泵,一用一備,可選用國產品牌,也可選用進口泵:格蘭富,澤尼特等 |
|
2 |
HRBZ20-20-2.2 |
20 |
20 |
2.2 |
4.4 |
Φ1200*2500 |
DN160 |
DN65 |
|
|
3 |
HRBZ25-30-4.0 |
25 |
30 |
4.0 |
8.0 |
Φ1400*3000 |
DN160 |
DN65 |
|
|
4 |
HRBZ40-15-4.0 |
40 |
15 |
4.0 |
8.0 |
Φ1400*4000 |
DN200 |
DN80 |
|
|
5 |
HRBZ60-20-5.5 |
60 |
20 |
5.5 |
11 |
Φ1600*4000 |
DN200 |
DN80 |
|
|
6 |
HRB80-20-7.5 |
80 |
20 |
7.5 |
15 |
Φ1600*5000 |
DN300 |
DN80 |
|
|
7 |
HRBZ100-25-11 |
100 |
25 |
11 |
22 |
Φ2000*4000 |
DN300 |
DN100 |
|
|
8 |
HRBZ130-20-15 |
130 |
20 |
15 |
30 |
Φ2000*5000 |
DN300 |
DN125 |
說明:以上為常用規格,特殊規格可定制. 咨詢電話13771128191
